Ce este o matrice Halbach și cum concentrează câmpurile magnetice?
O matrice Halbach rotește direcția de magnetizare a fiecărui segment de magnet în mod incremental. Pentru o rețea liniară, secvența tipică: magnetul 1 magnetizat în sus (cu fața spre nord la spațiul de lucru), magnetul 2 magnetizat înainte (de-a lungul lungimii rețelei), magnetul 3 magnetizat în jos (cu fața spre sud spre gol), magnetul 4 magnetizat înapoi. Acest model de 4 segmente se repetă. Rezultatul: fluxul magnetic pe partea activă (decalajul) este întărit, în timp ce fluxul pe partea opusă (fierul din spate) aproape se anulează. Raportul dintre fluxul golului și fluxul din spate poate ajunge la 20:1, eliminând nevoia de juguri grele și costisitoare de fier.
Pentru o aplicație de motor liniar (de exemplu, etapă de poziționare de precizie), o matrice Halbach pe motor (glisor) produce un câmp magnetic puternic care interacționează cu bobinele de pe stator. Fără călcat din spate pe motor, masa în mișcare este redusă cu 30-50%. Motoarele liniare echipate cu Halbach ating densități de tracțiune de 1,5 ori mai mari decât motoarele liniare convenționale cu magnet permanenți.
Rețele Halbach liniare vs. circulare în ingineria motoarelor
Rețelele liniare Halbach sunt utilizate în motoare liniare plate, piste de levitație magnetică și etanșări fluide magnetice. Lungimea matricei este limitată doar de numărul de segmente. Pentru aplicații cu curse lungi (de exemplu, sistem de transport cu cursă de 10 m), producem matrice Halbach în secțiuni modulare de 200-500 mm fiecare, cu dibluri de aliniere precisă între secțiuni.

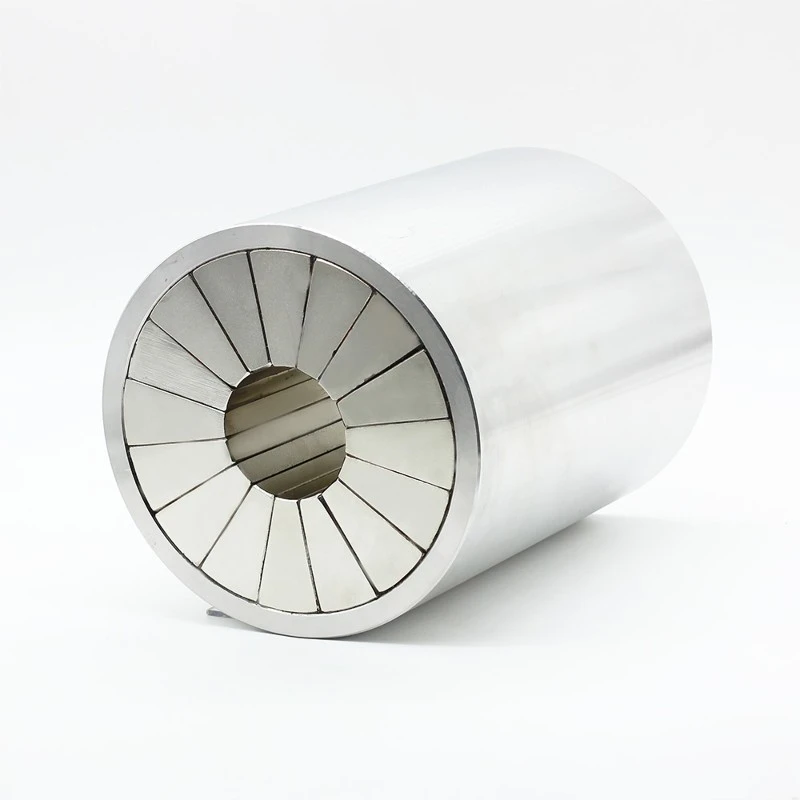

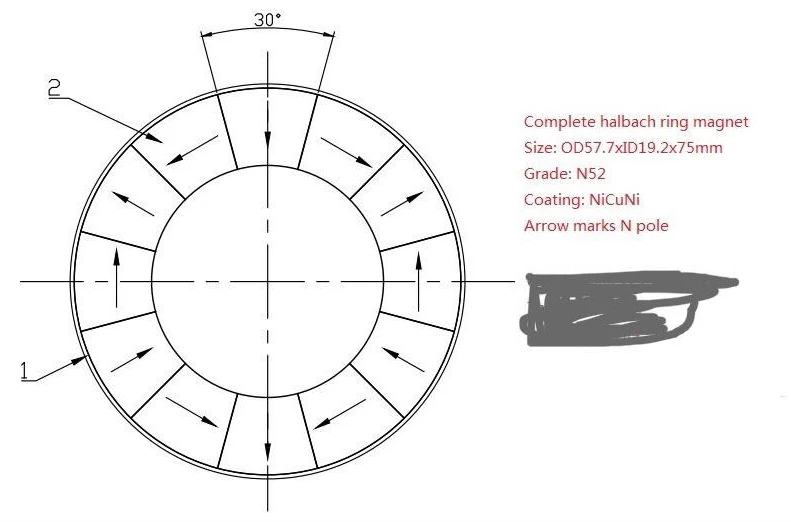

Rețelele circulare Halbach (numite și rotoare Halbach) sunt utilizate în motoarele de curent continuu fără perii, roțile de reacție și stocarea energiei la volantă. Într-o matrice circulară Halbach, magnetizarea se rotește continuu în jurul circumferinței. Câmpul intern poate fi foarte uniform, potrivit pentru bobine de gradient RMN sau giroscoape de-înaltă precizie. Cu toate acestea, fabricarea unei matrice Halbach circulară necesită magneți cu arc segmentat, fiecare cu un unghi de magnetizare specific.
Date de comparație:
| Configurare | Densitatea maximă a fluxului de gol (Tesla) | Este necesar fier de călcat pentru spate? | Aplicații tipice | Complexitatea de fabricație |
|---|---|---|---|---|
| Poli alternanți convenționali | 0.9-1.1 | Da (10-20 mm grosime) | Motoare liniare generale, motoare transportoare | Scăzut |
| Matrice liniară Halbach | 1,3-1,5 (defer 5 mm) | Nu (sau<3mm shielding) | Etape de-accelerare ridicate, alegeți-și-plasați roboți | Mediu |
| Matrice circulară Halbach | Intern: 1,2-1,4 | Nu (-autoprotecție) | Rotor-interior BLDC, roți de reacție, RMN | Ridicat |
| Matrice hibridă (cu stâlpi de fier) | 1.6-1.8 | Minimal (1-2 mm) | Densitate de forță ultra-, cursă limitată | Ridicat |
Provocări de producție: asamblare, lipire și protocoale de siguranță
Asamblarea unei matrice Halbach cu magneți de neodim (N42SH sau mai mare) este în mod inerent periculoasă din cauza forțelor puternice și complexe dintre magneții adiacenți. Un magnet greșit se poate fixa la loc la viteze care depășesc 5 m/s, provocând strivirea degetelor sau ruperea magnetului.
Protocolul nostru de fabricație:
Utilizați aluminiu sau dispozitiv de asamblare ne-imprimat 3D-magnetic.
Magneții sunt instalați-câte-în ordine, fiecare asigurat cu lamele temporare din plastic.
Între magneți se aplică două-părți epoxidice (LOCTITE Hysol 9460, rezistență la forfecare 25 MPa).
Întreaga matrice este presată la o presiune de 0,5-1,0 MPa în timpul întăririi epoxidice (24 de ore la 25 de grade).
For large arrays (>50 de magneți), utilizați asamblarea în etape: construiți 5-10 subansambluri de magneti, apoi uniți-le.
De asemenea, oferim și matrice Halbach încapsulate în carcasă de aluminiu sau tub din oțel inoxidabil. Încapsularea protejează magneții de coroziune și previne contactul accidental cu câmpul parazit puternic al matricei.
Pentru producătorii de motoare liniare care caută rețele Halbach de forță mare-cu unghiuri de magnetizare precise (toleranță de ± 1 grad), vă rugăm să vizitați pagina noastră cu categoria Ansambluri de motoare magnetice de pe site-ul nostru web.
Pentru a solicita simularea FEA a unei matrice Halbach pentru motorul dumneavoastră liniar – inclusiv profilul de flux al spațiului de aer, forța pe amper și optimizarea fierului din spate – contactați echipa noastră de inginerie magnetică.
Întrebări frecvente
Î: Pot folosi magneți bloc-de-raft pentru a-mi construi propriul tablou Halbach în-casă?
A: Nu este recomandat. Blocurile standard au direcție fixă de magnetizare prin grosime. DIY Halbach necesită magneți personalizați cu magnetizare la unghiuri specifice (de exemplu, 0 grade, 45 grade, 90 grade, 135 grade). Furnizăm magneți orientați precis.
Î: Care este lungimea maximă a unei singure matrice Halbach pe care o puteți fabrica?
A: Lungime continuă de 500 mm într-o singură carcasă. Pentru rețele mai lungi, furnizăm secțiuni modulare cu știfturi de aliniere și cuplare magnetică pentru a asigura continuitatea fluxului. Distanța îmbinării secțiunii < 0,2 mm.
Î: Rețelele Halbach necesită un strat special pentru protecție împotriva coroziunii?
R: Deoarece matricele Halbach sunt adesea expuse (fără fier din spate sau carcasă), vă recomandăm acoperirea Ni-Cu{-Ni (20-25μm) plus strat epoxidic pentru rezistență la umiditate. Matricele încapsulate folosesc epoxid de calitate pentru ghiveci (grosime de 1-2 mm).
